針對雙法蘭液位計膜片保護的安裝改造方法詳解
發布日期：2022-07-21 09:59:40
漿液蒸發器的進料采用頂部進料方式進行，所進物料以一定壓力，以切線方式進入容器
。對于該容器的液位測量選用的是雙法蘭差壓式液位計
，結構型式是平膜片式，安裝方式是緊貼罐壁焊接蘭，但在使用過程中卻出現雙法蘭液位計經常性的膜片破損，由此導到測量故障，不僅增加了維修的費用，也對生產工藝的穩定造成影響。由于液位顯示錯誤，致使蒸發器自動進料閥失控
，實際液位顯示偏高
，物料溢出，堵塞蒸發器
。
經過長期研究和總結
，筆者將液位計的安裝方式進行改革，將緊貼罐壁的法蘭用DN80的鋼管兩端焊接DN80的法蘭
，進行延長過渡
，同時在鋼管內部焊接了篩網，這樣改造之后
，已經使用3年
，未發生雙法蘭膜片損壞故障，徹底解決故障
。

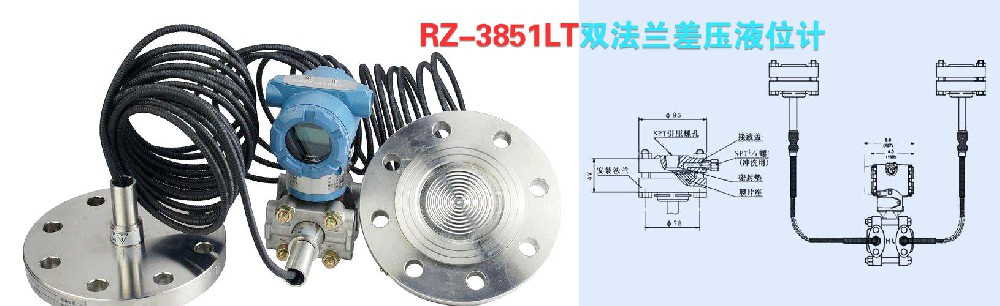

1 雙法蘭液位計檢測原理
液位自動檢測裝置是采用118W雙法蘭液位計進行檢測的
，其檢測原理為：雙法蘭差壓液位計一般只用于測密閉式容器的液位，雙法蘭液位計主要應用U形管原理
，即上法蘭和氣相空間相通
，下法蘭和液相空間相通，這樣液位計的液位和容器的液位永遠相同
，因為有兩個法蘭
，所以稱為雙法蘭液位計[1]。利用液體的重力作用會對罐壁產生壓力的大小
，來檢測罐內液位的高低
，符合公式P=ρ×g×h，這里的ρ是指罐內的液體的密度大小
，g是指重力加速度
，所以壓力的大小完全取決于罐內液體高度的大小，因為雙法蘭液位計的兩個法蘭是用毛細管密閉相連的
，毛細管內充滿了氟油
，同時上下法蘭之間的密閉液體的重力作用因為液位計的智能自動平衡
，完全可以忽略不計。
2 雙法蘭液位計安裝方式
非常初筆者設計人員采取的安裝方式為
，在蒸發器的上下罐壁開口
，直接焊接液位計的安裝法蘭，這樣的安裝方式很簡便
，節約資金
、節省工時，但是隨著使用時間的延長
，因為蒸發器里面是負壓環境
，而且經常超出60～80 kPa，同時酸性較強
，并且液位計的安裝法蘭的開口位置正好是物料的切線進入方向
，并且每次損壞的均為上面的進料口處的法蘭，多次檢查時候均發現膜片向外凸起
，用手摸著很軟
，明顯和原來新的時候不一樣，并且在物料里面經常發現金屬異物
。經過長時間的觀察和液位計的損壞現象進行總結
，筆者認為液位計的損壞原因是膜片受到腐蝕變薄，異物碰撞導致上部膜片破裂
，下面對此進行具體分析
。

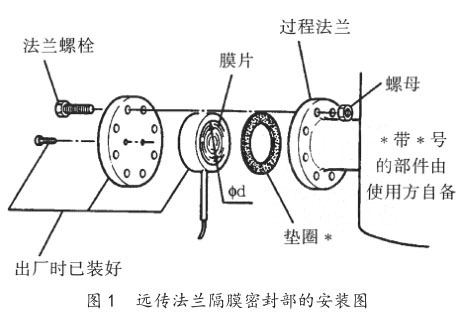

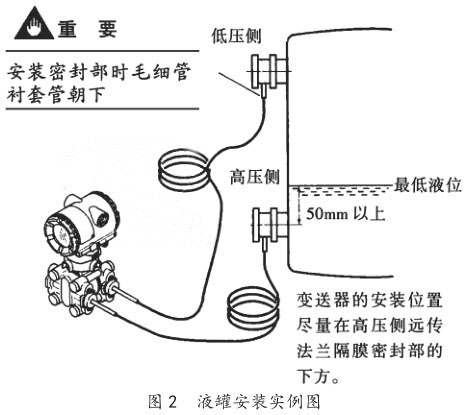

從圖1和圖2可以看出：廠家給出的正確的安裝方式也是用鋼管引出一段距離，而不是直接將法蘭焊接在罐壁
，據此來看應該是盡量避免液位計的膜片直接與流動的物料接觸，并且防止摩擦損壞才是正確的安裝方法
。筆者公司非常初時候所采取的緊貼罐壁的安裝方式
，本身就存在缺陷。同時
，蒸發器的切線進料口和雙法蘭液位計的引壓法蘭低壓端接口處正好重合
，這樣就給物料對法蘭膜片的磨損和碰撞帶來可能，事實正好驗證了這一點
，因為每次損壞的膜片都是低壓側法蘭的膜片
，高壓側的法蘭因為遠離進料口，并且下部高壓側法蘭基本上處在玉米漿介質內
，所以完好無損
。同時損壞的液位計基本上全都是物料切線方式進入的那幾臺蒸發器，包括二效
、三效
、四效
、五效，這里面的一效和三效半因為進料方式不同，從未發生過此類故障。對于碰撞這點也有著驗證結論，系統里面非常初時候的金屬物質去除設備的工作性能很好，所以非常初時候并未發生設備故障，但是隨著使用周期的加長，附屬設備的性能降低，多次發生蒸發器里面有螺絲帽、螺栓、鐵絲頭等金屬異物堵塞自動閥和離心泵葉輪故障
，所以這些金屬異物同樣也會對液位計的法蘭膜片造成損壞
。

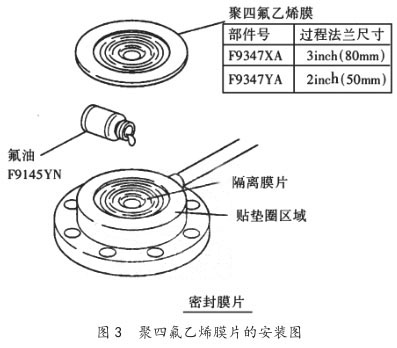

液位計法蘭膜片的具體安裝方式為見圖3，聚四氟乙烯膜片通過機械機構卡接在法蘭底座上
，出廠時標明膜片的厚度為0.3 mm
，膜片腔內部添加氟油，用來傳導壓力到智能變送器的轉換器
，通過計算得出液位的 高低
，然而損壞的膜片拆下后經過檢測厚度不足0.2 mm，足以說明膜片經過摩擦以后厚度變薄
。膜片上面的波浪花紋已經幾乎磨平
。并且和新的膜片的凸起度不一樣，新的膜片凸起約1 mm
，損壞以后的膜片凸起達到2 mm以上
。用手按壓新的膜片有彈性，損壞的膜片發軟
，機械彈性幾乎沒有
，經過對以上故障現象的分析總結，筆者認為讓液位計的法蘭膜片避免摩擦腐蝕和金屬異物碰撞
，才是解決問題的根本辦法
。
3 故障改造
該故障筆者是經過兩次摸索改造才完成的，首先是把液位計的安裝法蘭進行加長
，讓液位計安裝法蘭的接口離開罐壁200 mm
，達到減少摩擦損壞的目的。具體做法是DN200法蘭兩塊
无遮挡很爽很污很黄的网站在线观看
<ul id="8gso0"><dfn id="8gso0"></dfn></ul> <strike id="8gso0"><menu id="8gso0"></menu></strike> <strike id="8gso0"><menu id="8gso0"></menu></strike>
，中間焊接DN80鋼管
。低壓端過渡法蘭的接口和液位計法蘭接口一致，保證引壓管路的通暢，期間還考慮了加裝過度法蘭以后會不會造成引壓鋼管堵塞故障，如果堵塞的話還可以將引壓管路的鋼管改成向下傾斜一定角度，后來經過使用驗證并沒有發生管路堵塞故障。經過詳細咨詢恒河EJA智能變送器設備廠家技術人員，并且在廠家技術人員的現場查看和指導下，將法蘭接口位置的密封墊和法蘭的密封壓合部位做的嚴格一致，避免過大或者過小，以免對法蘭膜片造成機械應力。此種改造方法2013年4月份車間大修期間進行的徹底改造，經過6個月的使用，在十月份大修時，發現液位計的故障現象明顯減少，以往平均一兩個月就會發生一起膜片損壞故障，不管是返廠維修回來的液位計還是新買的液位計，都有此種故障，以上改造雖然減少損壞次數，但還是發生了一起損壞故障。
此種現象更加堅定了筆者的信心，筆者決定將過度法蘭的DN80的鋼管的中間位置焊接篩網，并且篩網的篩孔直徑小于3 mm，徹底的防止物料里面的金屬異物碰撞液位計的法蘭膜片，減少顆粒物對膜片的摩擦損壞。經過以上徹底的改造后，自2013年10月至今，從未發生一起液位計膜片損壞破裂故障，液位計的返廠維修頻率和購買數量已經明顯降低，原來每年大約維修10多臺，購買兩三臺，2013年10月至今每年購買數量為兩臺左右
，這里面還包括使用時間較長的超差損壞，同時工藝生產也穩定下來
，明顯降低維修費用，降低工藝操作人員的勞動強度
，同時也降低儀表維修人員的勞動強度
。
4 結語
在對與液位計的分析改造，筆者以為，對設備的工作原理一定要熟悉，特別要明白工藝設備的工作過程、工作原理、管道物料的流向和介質的性質，遇到問題要詳細分析故障現象，細致總結，遇到問題多想辦法，沒有解決不了的問題，只有想不到的辦法。只要用心去做，辦法總比困難多。
